产品简介
随着IEC61850模型文件各种版本的更新和升级，ICD文件的模型出现了很多变化。国内研发、测试、工程人员对ICD模型的理解不清晰，造成在实际应用现场、测试阶段很大的不便。
本工具的目的就是为了解决上述问题而研发的。通过该套工具，可以解决国内所有IEC61850设备模型文件是否符合标准化问题。
一套工具，解决IEC61850模型标准化所有问题！
产品展示
检测内容：schema检测、一致性检测、reference检测、dataModel检测
一、schema 语法校验
-校验ICD/CID 文件的XML语法、XML节点内容格式
二、内容一致性校验
-校验ICD/CID 文件的内容是否符合设备对应的内容规范要求
三、reference 路径校验
-校验逻辑节点、数据对象、数据属性、枚举类型 的定义与引用是否符合规范；
-检验逻辑节点、数据对象、数据属性、枚举类型 的定义顺序是否符合；
-校验逻辑节点、数据对象、数据属性、枚举类型 的定义是否存在重复；
四、data model 建模信息校验
-校验数据集建模与其配置属性是否相符；
-校验各控制块的建模与其配置属性是否相符；
-校验各控制块的建模顺序是否符合规范；
--校验数据集成员引用是否存在；
--校验各控制块数据集引用是否存在。

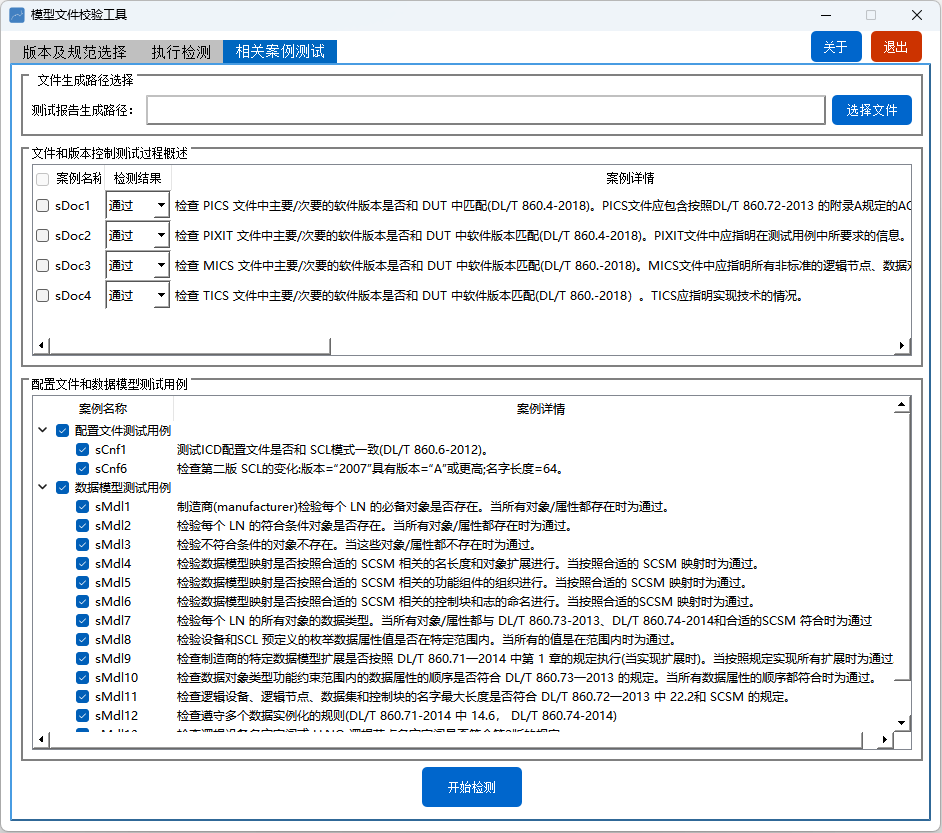

五、MMS与CMS 《电科院一致性标准》中的文件和版本控制、测试过程概述、配置文件测试以及数据模型测试案例也都集成在该软件

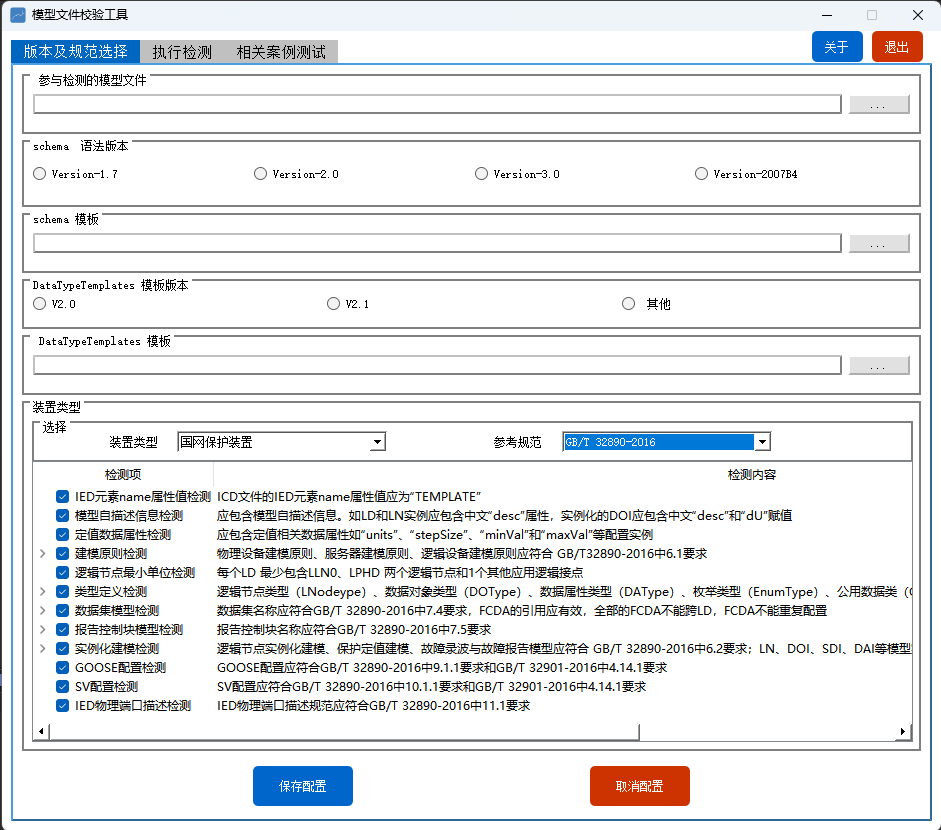

检测依据：schema语法检查
一、按照1.7 中定义的规则开展schema检查
南网2022年入网检测要求依照“检查ICD模型文件是否与SCL 文件类型定义(schema version 1.7)一致（DL/T 860.6）”。
二、按照2.0 中定义的规则开展schema检查
V2.0对应的schema version为2003A。
三、按照3.0 中定义的规则开展schema检查
V3.0对应的schema version为2007A，参考标准《IEC61850-6 Edition 2.0 2009-12》。
四、按照V2007B4中定义的规则开展schema检查
中国电科院自主可控保护入网检测要求依照2007B4检测。参考标准为《IEC61850-6 Edition 2.1 2018-06》。
模型检测
一、IEC V2.0模型检测参考标准：
-《IEC61850-7-3 Edition 2.0 2010-12》
-《IEC61850-7-4 Edition 2.0 2010-03》
二、IEC V2.1模型检测参考标准：
-《IEC61850-7-3 Edition 2.1 2020-02》
-《IEC61850-7-4 Edition 2.1 2020-02》
三、模型与装置实际符合性测试参考标准：
-《DLT 860.10-2018 IEC 61850-10 2012 电力自动化通信网络和系统第10部分：一致性测试》
四、国网保护装置模型检测参考标准：
-《GBT 34871-2017 智能变电站继电保护检验测试规范》
-《GBT 32890-2016 继电保护IEC61850工程应用模型》
-《DLT 1146-2021DLT 860实施技术规范》
-《Q/GDW 1396-2012 IEC61850工程继电保护应用模型》
-《Q/GDW 11471-2015智能变电站继电保护工程文件技术规范》
-《Q/GDW 10427—2017变电站测控装置技术规范》
-《Q/GDW 1161—2014线路保护及辅助装置标准化设计规范》
-《Q/GDW 1808-2012智能变电站继电保护通用技术条件》
-《Q/GDW 1175—2013变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》
-《Q/GDW 11010—2015继电保护信息规范》
-《QGDW 1810-2015智能变电站继电保护装置检验测试规范》
五、国网自主可控产品模型检测参考标准：
-《自主可控新一代变电站二次系统技术规范 装置类系列规范1 采集执行单元（试行V3.0）2021年3月》
-《自主可控新一代变电站二次系统技术规范 通用系列规范8 变电站设备信息模型（试行V3.0）2021年10月》
-《自主可控新一代变电站二次系统技术规范 检测类系列规范1 二次设备（试行V1.0）2020年12月》
六、南网保护装置模型检测参考标准：
-《Q/CSG 1203045-2017 南方电网智能变电站继电保护及相关二次设备信息描述规范》
-《Q/CSG 1201029-2020 南方电网继电保护通用技术规范》
-《Q/CSG 1203065-2020 南方电网智能变电站IEC61850工程通用应用模型》
产品亮点
一、检测内容齐全且精准
检测项涵盖了电力装置各种类型，并且基于权威性电力和国家规范，确保检测结果的公正、准确
二、界面简洁清晰、操作流程简单
只需导入检测文件，勾选相应检测项并点击确认，无后续操作就能得到一份全面细致的检测结果
三、模型加载快
支持大文件模型的导入并快速解析
应用场景
-产品厂内研发和测试阶段
-电科院一致性测试
-工程技术人员调试现场设备
-IEC61850 规约爱好者
